Závitník strojný brúsený so skrutkovými drážkami 35° PN83044 HSSE ISO1 M20
Kód: 0350236Podrobný popis

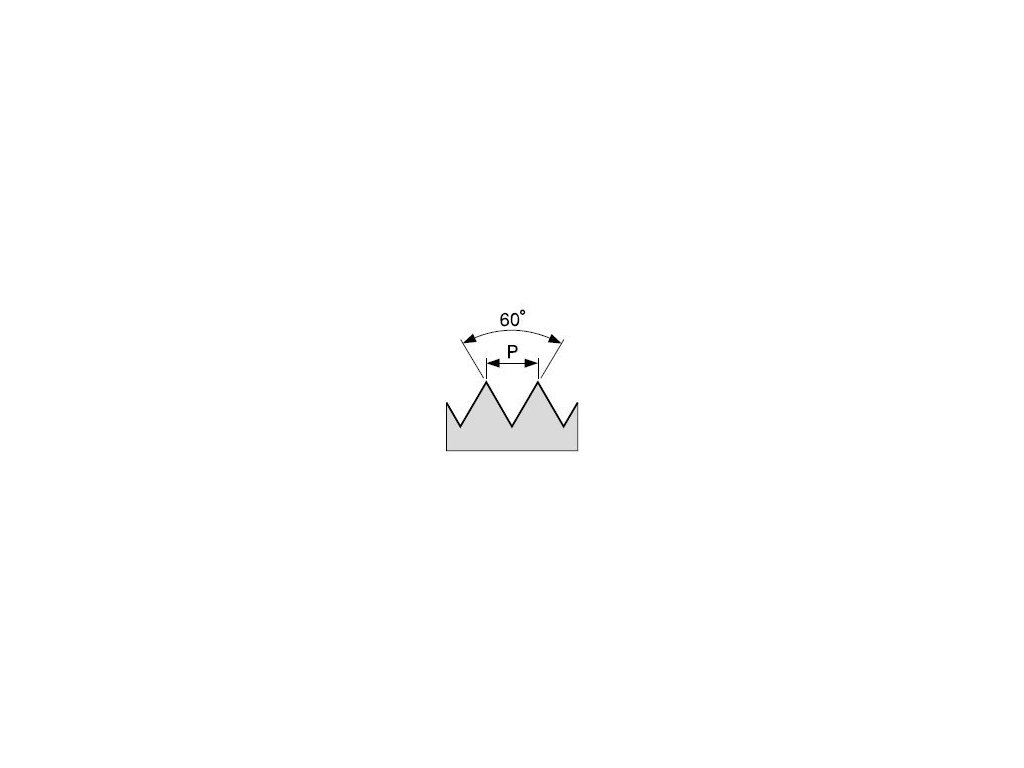

Typ závitu: metrický závit Norma: PN 8/3044 Materiál: HSSE - vysoko výkonná rýchlorezná oceľ Lícovanie: ISO1 Rezný kužeľ: C/2,5P Rozmer závitu: D = 20 mm Stúpanie závitu: P = 2,5 mm Celková dĺžka: l1 = 112 mm Dĺžka reznej časti: l2 = 37 mm Priemer drieku: d2 = 14,0 mm Rozmer štvorhranu: a = 11,20 mm Priemer vyvŕtanej diery: ⌀ = 17,50 mm Uhol: 60 ° Odporúčané použitie: Konstrukčné ocele nelegované s pevnosťou do 500 MPa, nízko a stredne legované ocele do 800 MPa, nástrojové ocele do 500 MPa, nástrojové ocele legované do 900 MPa,temperované zliatiny, a termoplasty, uhlíkové ocele na odliatky s pevnosťou do 750 MPa, šedé liatiny, tvárne liatiny, bronz, mosadz s krátkou drobivou trieskou, mosadz s dlhou celistvou trieskou, meď, zinok a jeho zliatiny, reaktoplasty a duroplasty. Možné použitie: Ocele koróziovzdorné a žiaruvzdorné s pevnosťou do 1100 MPa. Hliník legovaný.Dodatočné parametre
| Kategória: | DIN 3044 slepá diera, metrický, skrutk. drážka |
|---|---|
| OBJEM: | 0 |
| HMOTNOST: | 0.08 |
| VYSKA: | 0 |
| SIRKA: | 0 |
| KOD VYROBCU: | 164 200 |
| DOPLNKOVE INFORMACIE: | Typ závitu: metrický závit Norma: PN 8/3044 Materiál: HSSE - vysoko výkonná rýchlorezná oceľ Lícovanie: ISO1 Rezný kužeľ: C/2,5P Rozmer závitu: D = 20 mm Stúpanie závitu: P = 2,5 mm Celková dĺžka: l<sub>1</sub> = 112 mm Dĺžka reznej časti: l<sub>2</sub> = 37 mm Priemer drieku: d<sub>2</sub> = 14,0 mm Rozmer štvorhranu: a = 11,20 mm Priemer vyvŕtanej diery: ⌀ = 17,50 mm Uhol: 60 ° Odporúčané použitie: Konstrukčné ocele nelegované s pevnosťou do 500 MPa, nízko a stredne legované ocele do 800 MPa, nástrojové ocele do 500 MPa, nástrojové ocele legované do 900 MPa,temperované zliatiny, a termoplasty, uhlíkové ocele na odliatky s pevnosťou do 750 MPa, šedé liatiny, tvárne liatiny, bronz, mosadz s krátkou drobivou trieskou, mosadz s dlhou celistvou trieskou, meď, zinok a jeho zliatiny, reaktoplasty a duroplasty. Možné použitie: Ocele koróziovzdorné a žiaruvzdorné s pevnosťou do 1100 MPa. Hliník legovaný. |
